旧版小型贴片式封装CMOS LDO稳压器的器件命名规则
1. 东芝CMOS小型贴片式封装LDO稳压器
2. 引脚数
3.
S：单输出
H：双输出

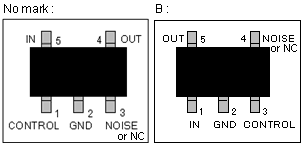

4. 用空白或字母B或C区分5引脚单输出LDO稳压器之间引脚分布的差异。
（采用SM6封装的TCR6DAxxxx和采用UF6封装的TCR6DAxxxU都属于双输出LDO稳压器，具有不同的引脚分布。）
5. 输出电压
单输出LDO稳压器：18＝1.8V输出，285 = 2.85V输出
双输出LDO稳压器：1525＝1.5 和2.5V 输出
6.
D：自动放电和控制引脚的内部下拉
空白：无自动放电和控制引脚的内部下拉
7. 封装
WBG：WCSP4
FE：ESV
U：UFV,UF6
无标记／A：SMV,SM6
新版小型贴片式封装CMOS LDO稳压器的器件命名规则
1. 东芝CMOS小型贴片式封装LDO稳压器
2. 最大输出电流
2：200mA
3：300mA
3. 特性
通过输出电流的组合来表示功能和性能。
| 符号 | 过流保护 | 热关断 | 输出放电 | 快速瞬态响应 | 浪涌电流保护 |
|---|---|---|---|---|---|
| 2B | X | X | |||
| 2E | X | X | X | ||
| 2D | X | X | X | ||
| 3D | X | X | X | X | X |
4. 封装
E：ESV
F：SMV
N：SDFN4
M：DFN4
G：WCSP4
5. 输出电压
单输出LDO稳压器：33＝3.3V输出，285＝2.85V输出
小型贴片式封装双极LDO稳压器举例
1. 东芝小型贴片式封装双极LDO稳压器
2. 引脚数
3. 电路配置
这个部分显示产品的电路配置。
S：单输出
H：具有同步控制的双输出
D：具有独立控制的双输出
4. 引脚分布类型
当第4部分有“S”时，它显示引脚分布如下。
当第4部分有“H”或“D”时，此处的符号为无标记。
5. 当第4部分有“S”时，此处的数字显示其输出电压值的10倍。
当第4部分有“H”或“D”时，此处的数字为序列号。
6. 封装
无标记：SMV
K：US8
U：UFV
